문제 상황
SVG 에디터에서 도형을 선택하면 모서리에 리사이즈 핸들이 나타납니다. 사용자는 핸들을 드래그해서 사각형, 원, 선 같은 도형의 크기를 조절할 수 있어야 합니다.
겉보기에는 단순한 기능이지만 실제 구현에서는 여러 예외가 생깁니다.
- 왼쪽 핸들을 오른쪽으로 넘기면 width가 음수가 됨
- 위쪽 핸들을 아래쪽으로 넘기면 height가 음수가 됨
- 너무 작게 줄이면 핸들이 서로 겹침
- 원은 중심과 반지름 기준이라 사각형과 계산 방식이 다름
- shift 키를 누른 비율 고정 리사이즈가 필요할 수 있음
처음에는 각 핸들마다 조건문을 따로 작성했습니다.
if (handle === "right-bottom") {
rect.width = pointer.x - rect.x;
rect.height = pointer.y - rect.y;
}
if (handle === "left-top") {
rect.width = rect.x + rect.width - pointer.x;
rect.height = rect.y + rect.height - pointer.y;
rect.x = pointer.x;
rect.y = pointer.y;
}
핸들이 8개로 늘어나자 조건문도 같이 늘어났습니다. 작동은 하지만 수정 비용이 너무 컸고, 특정 방향에서만 최소 크기 제한이 깨지는 문제가 생겼습니다.
기준을 box로 통일하기
해결을 위해 모든 도형의 리사이즈 계산을 먼저 box 기준으로 통일했습니다.
type Box = {
x: number;
y: number;
width: number;
height: number;
};
사각형은 그대로 box가 됩니다. 원은 중심과 반지름을 box로 변환하고, 계산이 끝난 뒤 다시 원 데이터로 되돌립니다. 선은 두 점을 감싸는 box를 만들고, 필요할 때 점 좌표를 다시 계산합니다.
이렇게 하면 리사이즈 제약 조건을 도형마다 중복해서 구현하지 않아도 됩니다.
anchor와 moving point 분리
리사이즈에서 가장 중요한 개념은 고정점(anchor)과 이동점(moving point)입니다. 오른쪽 아래 핸들을 잡으면 왼쪽 위가 고정점이고, 오른쪽 아래가 이동점입니다.
type ResizeHandle = "left-top" | "right-top" | "right-bottom" | "left-bottom";
function getAnchor(box: Box, handle: ResizeHandle) {
switch (handle) {
case "left-top":
return { x: box.x + box.width, y: box.y + box.height };
case "right-top":
return { x: box.x, y: box.y + box.height };
case "right-bottom":
return { x: box.x, y: box.y };
case "left-bottom":
return { x: box.x + box.width, y: box.y };
}
}
이제 포인터 위치와 anchor만 있으면 새 box를 만들 수 있습니다.
function createBoxFromPoints(anchor: Point, moving: Point): Box {
const x = Math.min(anchor.x, moving.x);
const y = Math.min(anchor.y, moving.y);
const width = Math.abs(moving.x - anchor.x);
const height = Math.abs(moving.y - anchor.y);
return { x, y, width, height };
}
이 방식은 핸들이 반대편을 넘어가도 width와 height가 음수가 되지 않습니다. 도형이 뒤집히는 상황도 box 계산에서는 자연스럽게 처리됩니다.
최소 크기 제한
너무 작은 도형은 조작하기 어렵습니다. 그래서 최소 크기를 적용했습니다.
const MIN_SIZE = 8;
function applyMinSize(box: Box, anchor: Point, moving: Point): Box {
const directionX = moving.x >= anchor.x ? 1 : -1;
const directionY = moving.y >= anchor.y ? 1 : -1;
const width = Math.max(box.width, MIN_SIZE);
const height = Math.max(box.height, MIN_SIZE);
const nextMoving = {
x: anchor.x + width * directionX,
y: anchor.y + height * directionY,
};
return createBoxFromPoints(anchor, nextMoving);
}
단순히 Math.max(width, MIN_SIZE)만 적용하면 x, y가 맞지 않는 경우가 있습니다.
특히 왼쪽이나 위쪽 핸들을 움직일 때는 고정점 기준으로 다시 moving point를 계산해야 합니다.
비율 고정 리사이즈
shift 키를 누른 상태에서는 원래 비율을 유지하도록 처리했습니다. 이때도 anchor 기준으로 계산하는 편이 단순합니다.
function applyAspectRatio(box: Box, anchor: Point, moving: Point, ratio: number): Box {
const width = box.width;
const height = box.height;
let nextWidth = width;
let nextHeight = height;
if (width / height > ratio) {
nextHeight = width / ratio;
} else {
nextWidth = height * ratio;
}
const directionX = moving.x >= anchor.x ? 1 : -1;
const directionY = moving.y >= anchor.y ? 1 : -1;
return createBoxFromPoints(anchor, {
x: anchor.x + nextWidth * directionX,
y: anchor.y + nextHeight * directionY,
});
}
비율 고정과 최소 크기 제한은 적용 순서도 중요합니다. 일반적으로는 포인터 위치로 box를 만들고, 비율을 맞춘 뒤, 마지막에 최소 크기 제한을 적용했습니다.
도형별 반영
계산 결과는 다시 각 도형의 데이터 구조로 반영합니다.
function applyBoxToRect(rect: RectShape, box: Box) {
rect.x = box.x;
rect.y = box.y;
rect.width = box.width;
rect.height = box.height;
}
function applyBoxToCircle(circle: CircleShape, box: Box) {
const size = Math.min(box.width, box.height);
circle.cx = box.x + size / 2;
circle.cy = box.y + size / 2;
circle.r = size / 2;
}
원은 정사각형 box를 기준으로 처리했습니다.
타원까지 지원한다면 rx, ry를 분리하면 되지만, 원 도구에서는 하나의 반지름만 유지하는 편이 사용자 기대와 맞았습니다.
실패했던 구현 방식
처음에는 핸들마다 직접 좌표를 갱신했습니다. 오른쪽 아래 핸들은 width와 height만 바꾸고, 왼쪽 위 핸들은 x, y까지 같이 바꾸는 식이었습니다. 이 방식은 처음 구현할 때는 빠르지만, 제약 조건이 늘어날수록 같은 규칙을 여러 번 반복해야 합니다.
가장 문제가 된 부분은 최소 크기 제한이었습니다.
오른쪽 아래 방향으로 줄일 때는 width = Math.max(width, MIN_SIZE)만으로도 어느 정도 동작합니다.
하지만 왼쪽 위 핸들을 오른쪽 아래로 넘기는 순간 x, y 기준점도 함께 바뀌어야 합니다.
단순히 width와 height만 보정하면 실제 포인터 위치와 도형 위치가 어긋나고, 다음 drag 이벤트에서 도형이 튀는 것처럼 보였습니다.
또 다른 문제는 도형별 예외가 조건문에 섞인다는 점이었습니다.
사각형은 x, y, width, height를 직접 바꾸면 되지만, 원은 중심점과 반지름을 유지해야 합니다.
선은 시작점과 끝점의 의미가 있어 단순한 box만으로 끝나지 않습니다.
그래서 핸들별 조건문 안에서 도형 타입까지 함께 분기하면, 하나의 이벤트 핸들러가 리사이즈 정책과 도형 변환 책임을 모두 갖게 됩니다.
이 구조는 신규 도형을 추가할 때마다 회귀 위험이 컸습니다.

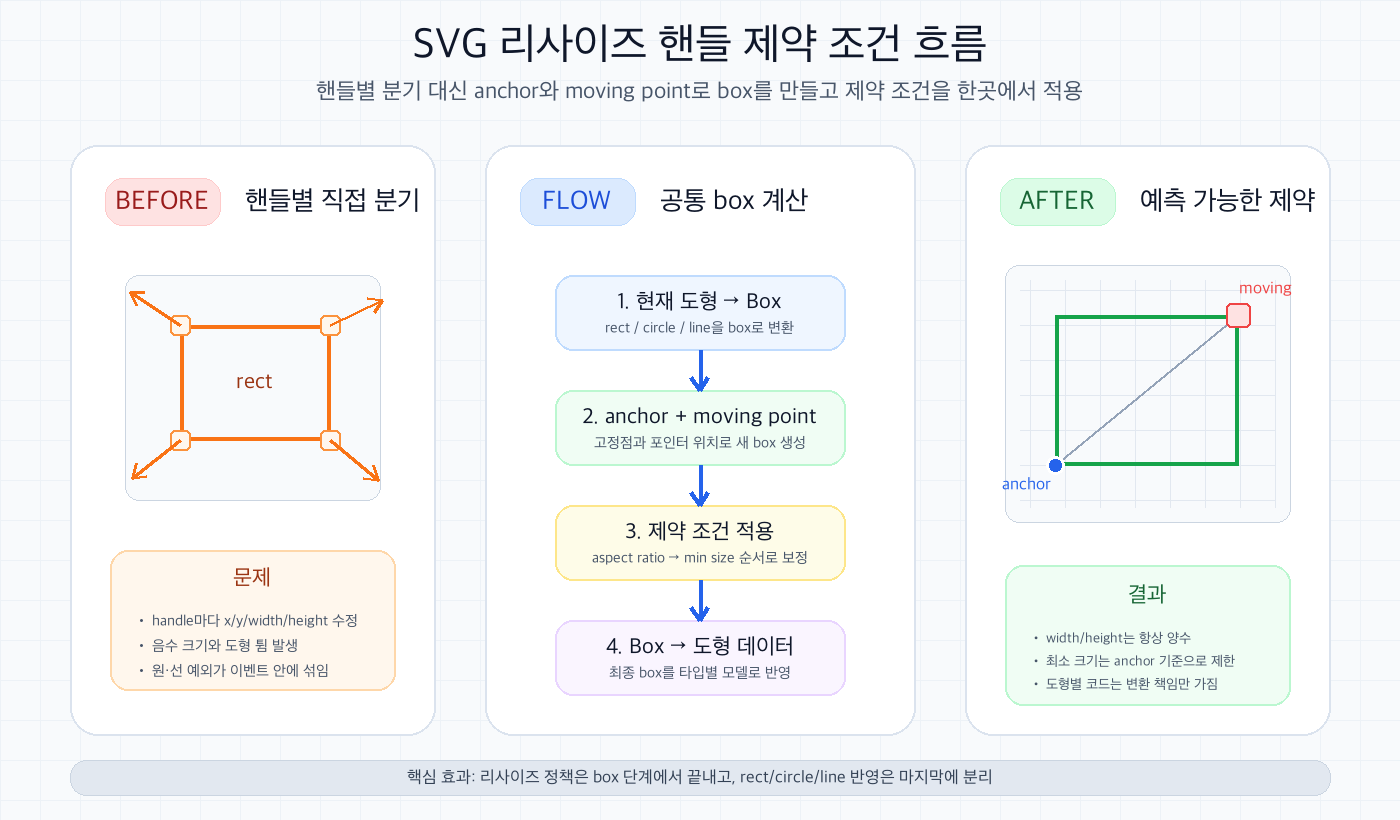

적용 순서
최종적으로는 리사이즈 흐름을 아래 순서로 고정했습니다.
- 현재 도형을 box로 변환한다.
- 잡고 있는 핸들 기준으로 anchor를 구한다.
- 포인터 좌표를 moving point로 사용해 임시 box를 만든다.
- shift 키가 눌려 있으면 비율 고정을 적용한다.
- 최소 크기 제한을 적용한다.
- 최종 box를 도형별 데이터로 되돌린다.
이 순서에서 중요한 점은 제약 조건을 모두 box 단계에서 처리한다는 것입니다. 도형별 데이터로 되돌린 뒤에 최소 크기나 비율을 다시 맞추려고 하면, 같은 제약 조건을 도형 타입마다 다시 작성해야 합니다. 반대로 box 단계에서 제약을 끝내면 도형별 코드는 변환 책임만 갖게 됩니다.
이 기준은 useLine 로직 통합하기에서 정리한 공통 좌표 모델과도 연결됩니다. 도형의 종류가 달라도 편집 중에는 기준 좌표와 변환 규칙을 먼저 통일하고, 렌더링 직전에 타입별 표현으로 되돌리는 방식입니다.
검증 기준
리사이즈 기능은 눈으로 한두 번 움직여보는 것만으로는 안정성을 판단하기 어렵습니다. 특히 드래그 방향이 바뀌는 순간과 최소 크기에 걸리는 순간에 버그가 잘 나타납니다. 그래서 다음 상황을 기준으로 확인했습니다.
- 오른쪽 아래 핸들을 왼쪽 위 anchor 너머로 넘겨도 width와 height가 음수가 되지 않는가
- 왼쪽 위 핸들을 오른쪽 아래로 넘겨도 도형이 포인터를 따라 자연스럽게 뒤집히는가
- 최소 크기에 걸렸을 때 anchor가 밀리지 않고 moving point만 제한되는가
- shift 키를 누른 상태에서 비율 고정과 최소 크기 제한이 동시에 적용되는가
- 원 도구는 리사이즈 후에도 중심점과 반지름 기준이 깨지지 않는가
- undo/redo 후 선택 핸들이 같은 위치에 다시 나타나는가
마지막 항목이 특히 중요했습니다. 화면에서는 리사이즈가 맞아 보여도 저장된 도형 데이터가 불안정하면, 히스토리 복원 후 핸들 위치가 달라질 수 있습니다. 그래서 리사이즈 결과를 저장 가능한 순수 데이터로 남기는 기준은 SVG 에디터 undo/redo 스냅샷 설계와 함께 확인했습니다.
이 작업 역시 MathCanvas 프로젝트의 SVG 수학교구 편집 경험을 안정화하는 과정에서 필요했습니다. 도형 조작은 사용자가 가장 자주 반복하는 인터랙션이기 때문에, 특정 방향에서만 깨지는 작은 오류도 전체 편집기의 신뢰도에 직접 영향을 줍니다.
정리
리사이즈 기능은 핸들별 조건문으로 밀어붙이면 금방 복잡해집니다. 도형마다 다른 계산을 하기 전에 공통 box 모델을 먼저 만들면 제약 조건을 훨씬 단순하게 다룰 수 있습니다.
이번 구현 기준은 다음과 같습니다.
- 모든 도형의 리사이즈 계산을 box 기준으로 통일한다.
- 핸들별로 고정점(anchor)을 구하고 포인터를 moving point로 사용한다.
- box는
Math.min,Math.abs로 만들어 음수 크기를 막는다. - 최소 크기는 anchor 기준으로 다시 계산한다.
- 비율 고정은 box 단계에서 처리하고, 도형별 데이터는 마지막에 반영한다.
이 구조를 적용하면 리사이즈 핸들이 늘어나도 핵심 계산은 크게 변하지 않습니다. 도형별 차이는 “box를 어떻게 만들고 다시 어떻게 반영할 것인가”로 좁혀집니다.
